简介

MQS型油罐自动切水器是我公司根据目前石化行业储罐切水的需要，在原有技术基础上设计的新一代产品，本产品具有排水量大、排水含油量小，回油速度快、抗腐蚀能力强，且设计合理、结构简单、使用方便、安全可靠等特点。本产品在石油、化工行业中使用取代了油罐人工切水的方式，实现了自动切水，解决了人工切水跑油的问题，并减少油品浪费和降低了环境污染。使用本产品还大大减轻了操作工的劳动强度和人工切水时出现的硫化氢中毒现象。因此推广使用本产品满足了石化系统排放暗沟化、管道化的要求，避免无序排放，改善生态环境，符合当前国家的环保要求。

工作原理

自动切水器运用阿基米德定律、杠杆原理和充满液体的容器内部压力均匀的原理，依靠浮球在油水介质中的浮力差，使浮球上下运动，并通过力的增大放大机构将浮子获得的浮力差加以放大，以此作为动力控制排水阀的开启，达到切水和封油的目的，从而达到自动切水。

自动切水器采用无背压的特殊设计结构，使阀门的启闭更加灵活，还可以根据用户的需要实现系统的远程自动监控，使罐区切水管理自动化。在寒冷地区，切水器底部水层易冰冻的工况下本设备可外包夹套伴温确保切水正常进行。

技术参数

1、工作压力：≤0.2MPa

2、工作温度： 0℃—80℃

3、公称切水量：5m³/h、10m³/h、15m³/h、20m³/h、30m³/h、60m³/h

4、切水含油量：≤80ppm

5、工作介质：A型轻质油、B型原油或重质油

6、适用介质密度：≤960kg/m3

7、蒸汽压力：0.1MPa≤P≤1.0MPa

8、材质:304、Q235

技术特征

1、完美的运用了阿基米德定律和杠杆的放大原理，将油水密度差产生的浮力差巧妙地转化为动力，实现了不需要能源就能自动切水；

2、油和水进入切水器后可自动分离，余油能快速回流到油罐，当切水器内水位达到一定高度时，阀芯开启排水，水位降到一定高度时，阀芯自动关闭；

3、切水结束后，切水器内始终保持有一定高度的水位，形成自动水封；切水阀（脱水阀）实行两次密封，确保无油品外泄；

4、本产品采用无背压的无压阀，杠杆首先带动针阀移动，使阀芯内外压力一致，杠杆继续移动，针阀和阀芯很灵活地一起开始切水，大罐进出油时能正常切水；

5、自动切水器底部设有排污阀，清洗切水器不需要拆开切水器，清洗一个切水器只需要十分钟即可完成；

6、自动切水器排水口可四周任意摆放，有360°的排水方向可供选择；

7、体积小，对罐底基础较低的储罐适应性强；

8、根据用户特殊要求定做，满足不同工况下的切水要求。

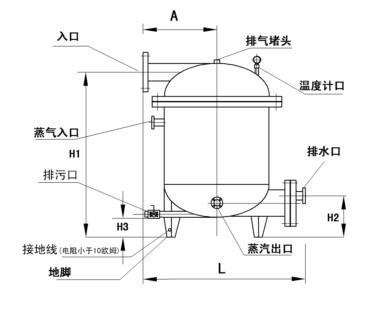

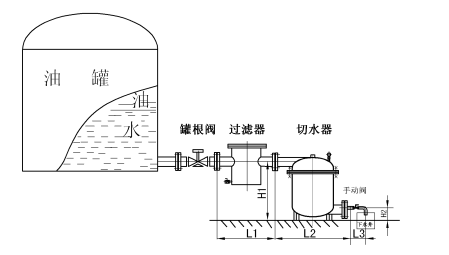

示意图
