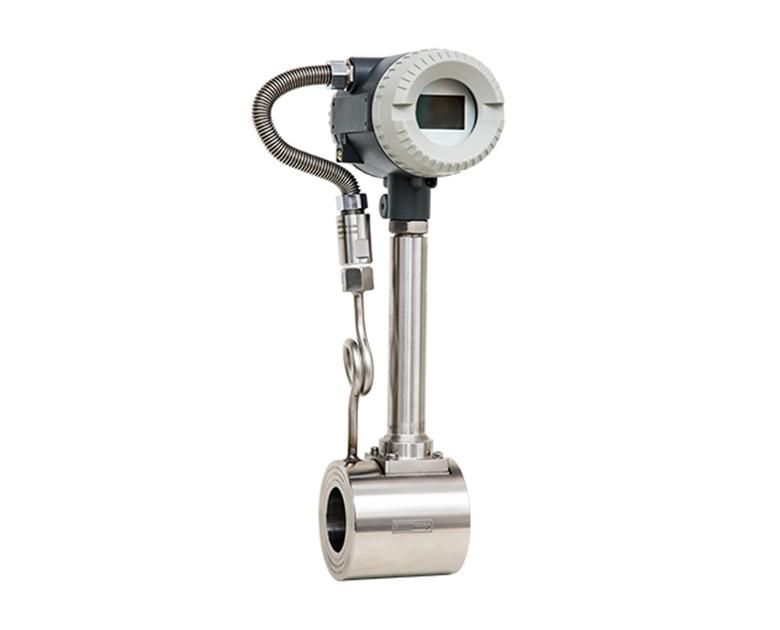

    涡街流量计

    简介: LUGB系列涡街流量计为现场显示体积流量的流量计或植入定值密度可显示质量流量,不需要配套二次仪表,可切换显示累积流量和瞬时流量,并可由仪表内部电池供电,不需外接电源...

    涡街流量计
    产品详情

    LUGB系列涡街流量计为现场显示体积流量的流量计或植入定值密度可显示质量流量,不需要配套二次仪表,可切换显示累积流量和瞬时流量,并可由仪表内部电池供电,不需外接电源,特别适合于油田或供电不便的场所,本流量计测量管道的液体、气体和蒸汽的流量,在危险场所使用时,应选择本安防爆结构的产品。

    工作原理:

    压电晶体将卡门旋涡频率转换为与流量成正比的4~20mA信号,经电路放大整形和系数分频后,同10位液晶(LCD)显示器显示累积流量,6位液晶显示器显示瞬时流量。电池供电无输出。

    技术指标

    1.精度等级:液体1.0级;气体1.5级

    2.流体温度:-40℃~+250℃(普通型)
    +100℃~+350℃(高温型)

    3.公称压力:1.6MPa(特殊耐压2.5~4.0MPa定制)

    4.工作电源:24V/DC, 电池3.6V

    5.本体材质:304,316L

    6.安装方式:法兰式、卡装式、插入式;

    7.公称口径:气体ø 15—500mm液体ø 15—1200mm

    特点
    1.安装简单,维护十分方便;
    2.检测传感器不直接接触被测介质,性能稳定,寿命长;
    3.输出是与流量成正比的脉冲信号,无零点漂移,精度高;
    4.测量范围宽,量程比可达1:10;
    5.压力损失较小,运行费用低,更具节能意义;
    6.在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化的影响,仪表系数   仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数;
    7.应用范围广,蒸汽、气体、液体的流量均可测量;
